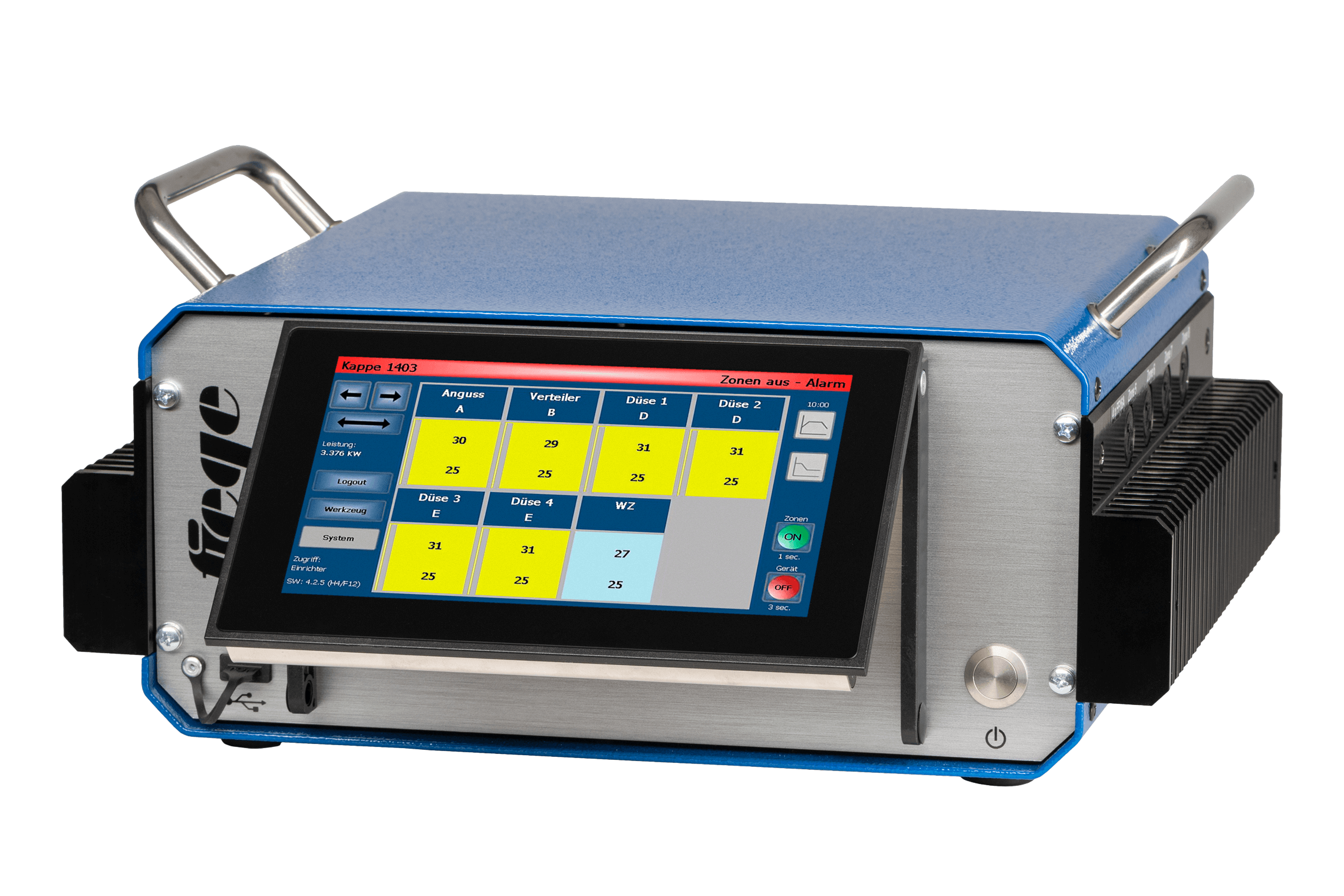

VARIO – enkel å bruke

VARIO – enkel å bruke

De viktigste funksjonene på forhånd:

  • stabelbar bordenhet med master-slave-funksjon
  • lekkasjeovervåking
  • for 4 til 32 soner, i trinn på 4
  • 230 V/16 A per sone
  • programvareoppdateringer via nedlasting
  • display som kan svinges opp og ned

Central Control 4.0 – fremtiden heter VARIO

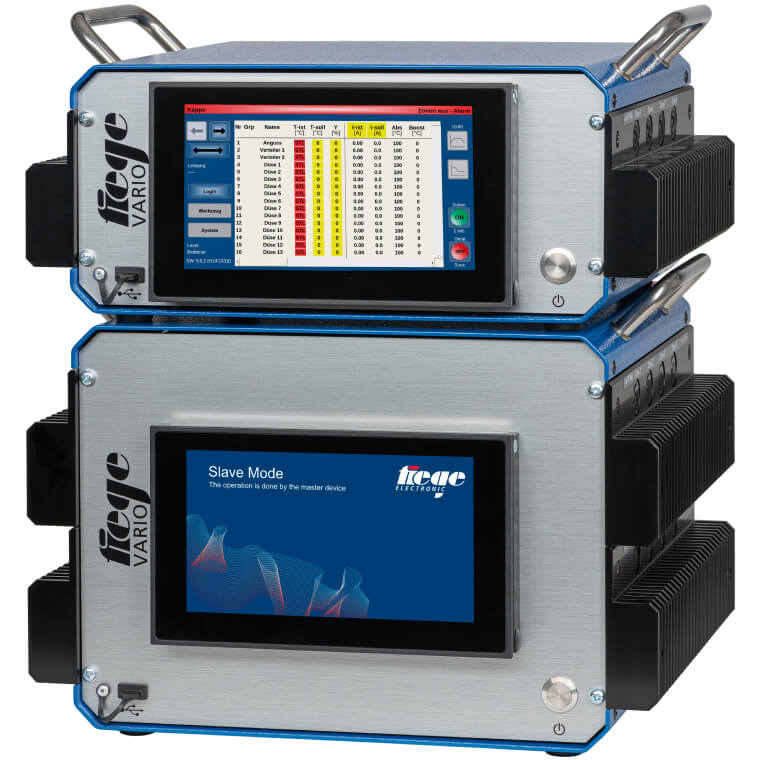

Én visualisering – én operasjon: Til tross for størrelsen viser den hendige VARIO seg å være en effektiv hotrunner-kontrollenhet med høy betjeningskomfort, takket være displayet som kan svinges opp og ned. To bordenheter med opptil 32 soner kan kombineres med hverandre ved hjelp av master-slave-funksjonen og styres via kun én enhet ved hjelp av berøringspanelet. I tillegg er tilkobling av tilleggsenheter, som nåleventilstyring og trykkmålesystem, mulig via standard Ethernet-tilkobling. VARIO med mikrokontrollerkontroll oppfyller de høyeste kravene til prosesspålitelighet i din plastproduksjon, samtidig som den forblir så liten og hendig som mulig. Et ytterligere skritt mot fremtiden er nettverksbygging av alle hotrunner-kontrollere med tilkobling til en sentral verktøyserver i bedriftens nettverk, eller via OPC/UA.

VARIO

Tekniske data

Hus:
aluminium, farge RAL 5010 ensianblå,
spesialfarge på forespørsel, praktiske bærehåndtak for enkel transport

Mål/vekt:
se tabell "Enhetsversjoner"

Temperaturkontroller:
mikroprosessorstyrt flerkanalskontroller
med automatisk beregning av
kontrollparameterne individuelt for hver sone

Betjening/visualisering:
Mikrokontroller med svingbart 7" berøringspanel

Sensorinngang:
Termoelement Fe/CuNi, kan byttes til
Ni/CrNi med internt referansemålepunkt

Temperaturområde:
0-500°C, kan byttes til 32-932°F

Kalibreringsnøyaktighet:
≤ 0,25 %

Varmeeffekter:
230 VAC/16 A = 3680 W per sone, problemfri
koblingsalgoritme, beskyttet med
superraske sikringer FF 16 A, 6,3 x 32 mm

Alarmutgang:
potensialfri alarmkontakt, belastbar opp til
maks. 250 VAC/2 A (inverterbar)

Sikkerhetsavstengning:
belastningsreduksjon i tilfelle triac-feil (kortslutning)

Reduksjon/Boost:
manuelt og eksternt omkoblet via 24 V DC

Verktøytilkobling:
kundespesifikk

Nettforsyning:
400 VAC +10…-10 %, 50…60 Hz, 3P/N/PE,
andre spenninger på forespørsel

Nettforbindelse:
CEE 16 A, CEE 32 A, 4 m

Grensesnitt:
1x ekstern USB, 1x Ethernet, OPC/UA, valgfri RS232,
RS485, TTY

Styresikring:
Sikring MT 2 A, 5 x 20 mm

Omgivelsestemperatur:
Drift 0…+50°C, lagring -30…+70°C

Klimatiske bruksklasse:
i henhold til DIN 40 040, relativ fuktighet ≤ 75 % i
årlig gjennomsnitt, ingen kondens

Beskyttelsesklasse:
IP20

Beskyttelsesklasse:
I

Sikkerhet:
produsert i henhold til IEC 348 (DIN VDE 0411)

CE-merking:
EMC i henhold til 89/336/EEC, EN 50081-2, EN 50082-2

VARIO

Strukturen

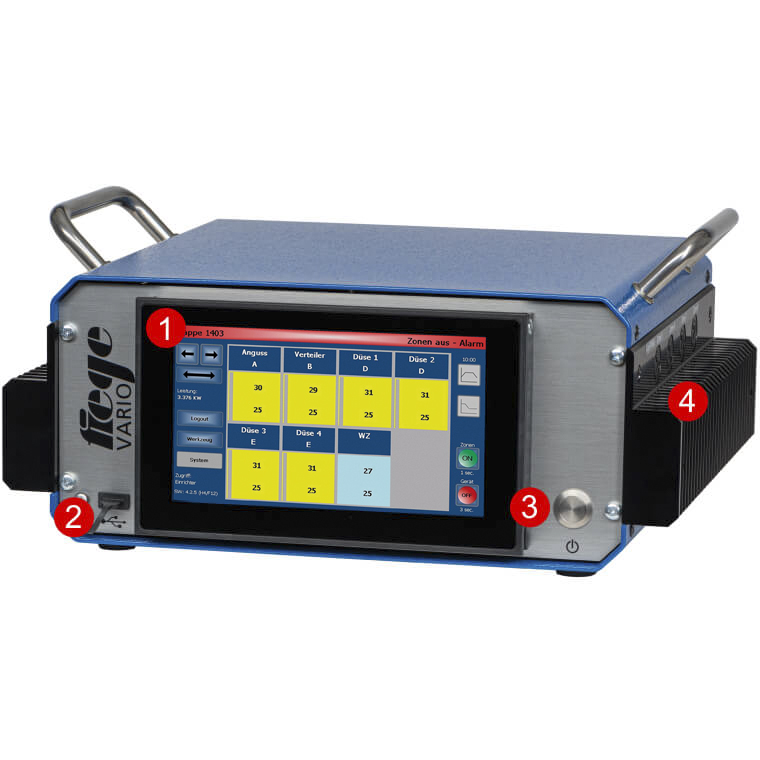

Brukergrensesnitt:

Den stablebare hotrunner-kontrollenheten er enkel å transportere takket være praktiske bærehåndtak. Alle sikringer er tilgjengelige fra utsiden.

  1. berøringspanel som kan svinges opp og ned
  2. USB-port
  3. strømknappen
  4. sikringer

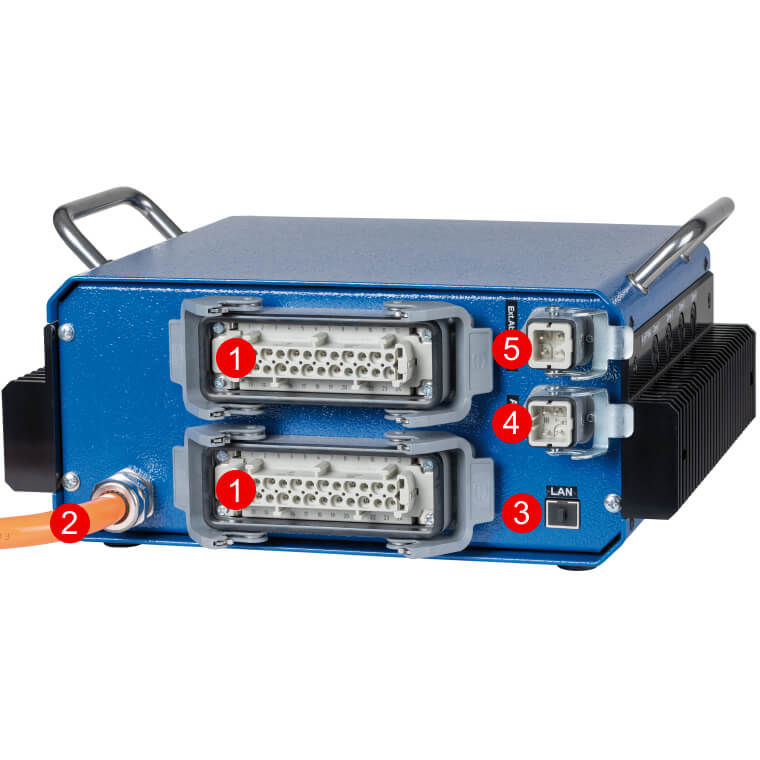

Bakpanel:

Vi produserer verktøy og strømkoblinger i henhold til din individuelle bedriftsstandard.

  1. Verktøytilkobling – individuelt produsert for deg
  2. Strømforsyning – laget individuelt for deg
  3. Ethernet-port
  4. alarmkontakt
  5. Ekst. Reduksjon og Boost

Kombinasjonsvarianter:

Alle enhetsdata og verktøyinnstillinger kan lagres og administreres sentralt via Ethernet-tilkoblingen. Videre er tilleggsenheter som nåleventilstyringen NVS og trykkmålesystemet DMS koblet til enhetene via Ethernet-tilkoblingen. Disse overtar så driften og visualiseringen. Ulike sprøytestøpemaskiner kan kobles til via konvensjonelle datagrensesnitt eller via Ethernet, slik at betjening og visualisering kan utføres fra maskinskjermen.

VARIO

Enhetsversjoner:

Spesialdesign på forespørsel

xxxx = erstattes av et kundespesifikt versjonsnummer for spesialenheter.

Med forbehold om endringer.
